Externe Handumgehungen - Revisions-Bypässe
Warum eine externe Handumgehung einsetzen?
Eine externe Handumgehung dient der unterbrechungsfreien Umschaltung der Last vom Ausgang der USV auf das speisende Netz. Durch die Umschaltung wird die USV eingangs- wie ausgangsseitig freigeschaltet und eine Wartung bzw. ein Austausch der kompl. USV-Anlage ist problemlos möglich. Die beschriebene Freischaltung der USV kann auf zwei unterschiedlichen Wegen erreicht werden. Mittels eines Drehschalters oder über Kippschalter, bzw. bei größeren Leistungen über Lasttrenner.
Wann eine externe Handumgehung
mit einem Drehschalter einsetzen?

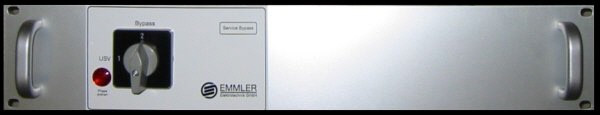

Eine externe Handumgehung mit Drehschalter ist eine von der USV-Anlage unabhängige Bypass-Schaltung und verbindet die Netzspannung über einen Drehschalter direkt mit der USV-Verteilung/Last.

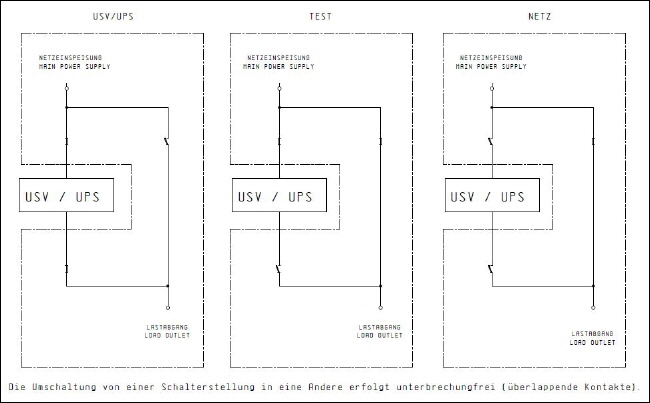

Mit dieser Schaltung kann die USV-Anlage sowohl eingangs- als auch ausgangsseitig spannungsfrei geschaltet werden. Die Umschaltung erfolgt unterbrechungslos über nur einen Schalter mit überlappenden Kontakten.
Der Drehschalter übernimmt die Schaltlogik und eine Fehlbedienung durch Personal ist somit nahezu ausgeschlossen, da die Last in keiner Schaltstellung spannungsfrei geschaltet werden kann. Es kann nur eine USV-Anlage geschaltet werden. Der Einsatzbereich bei Handumgehungen mit Drehschalter beginnt bei 10A, 1-phasig und reicht bis 315A, 3-phasig, in Einzelfällen bis 630A.
Wann eine externe Handumgehung
mit Kippschaltern einsetzen?
Eine externe Handumgehung mit Kippschaltern ist eine von der USV-Anlage unabhängige Bypass-Schaltung und verbindet die Netzspannung über eine Lastschalteran-ordnung direkt mit der USV-Verteilung/Last. Mit dieser Schaltung kann die USV-Anlage sowohl eingangs- als auch ausgangsseitig spannungsfrei geschaltet werden. Es können auch mehrere USV-Anlagen, egal ob leistungs-parallel oder redundant, jeweils einzeln oder gemeinsam freigeschaltet werden. Die Schaltlogik ist hierbei unbedingt zu beachten, daher sollen diese Anlagen nur von elektrotechnischen Fachkräften, die Anlagenkenntnis besitzen geschaltet werden. Der Einsatzbereich bei Handumgehungen mit Kippschaltern oder Lasttrennern beginnt bei 63A, 1- oder 3-phasig und reicht bis 1.250A, 3-phasig, in projektierten Anlagen auch noch größer.
Die Ausrüstung eines USV-Systems mit einer externen Handumgehung ist zu empfehlen, da dadurch die kompl. USV-Anlage ohne Unterbrechung der Verbraucherspannung/Last freigeschaltet werden kann (zur Wartung der USV oder zum kompl. Austausch).
|
